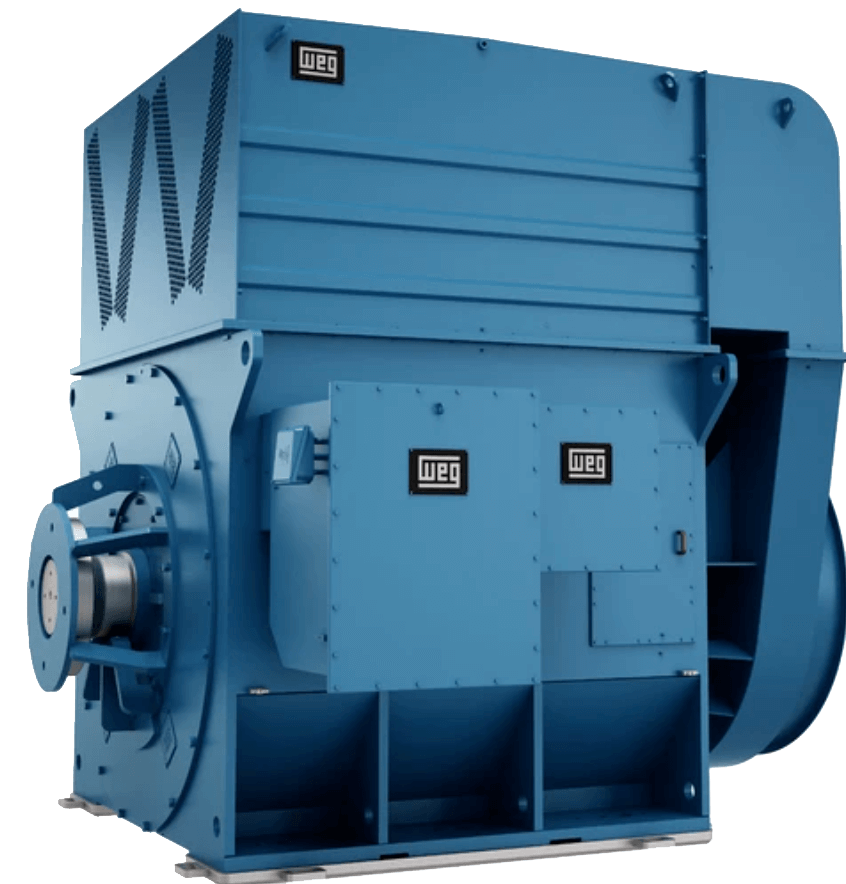

Синхронный электродвигатель WEG S

Синхронные двигатели серии S отличаются высокой производительностью, низкими эксплуатационными расходами и затратами на техническое обслуживание, а также способностью адаптироваться к любым условиям.

Технические характеристики:

• Мощность: до 110 000 кВт
• Диапазон: от 280 до 1800 (IEC)
• Напряжение: от 220 до 15 000 В
• Степень защиты: от IP23 до IP56W/IP65W
• Скорость: от 3600 до 150 об/мин

Бесщеточная система возбуждения

Синхронные двигатели с бесщёточной системой возбуждения имеют вращающийся возбудитель, который обычно располагается в отсеке в задней части двигателя. В зависимости от режима работы двигателя возбудитель состоит из:

• Возбудитель с подачей постоянного тока на статор
• Возбудитель с питанием от переменного тока на статоре

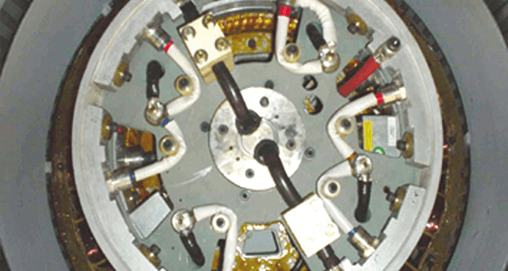

• Ротор возбудителя подаёт необходимую энергию на обмотку возбуждения двигателя через вращающийся трёхфазный выпрямительный мост.

Система управления

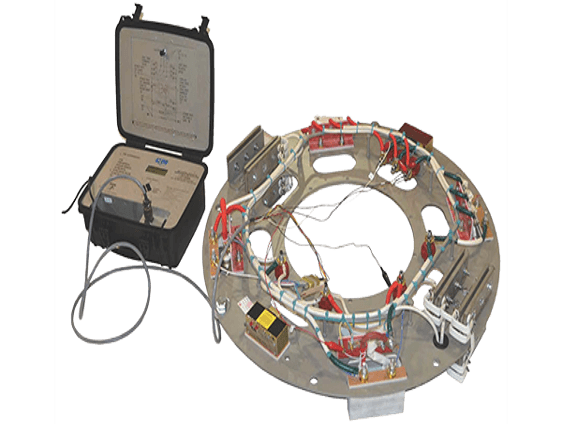

Схема управления системой выпрямления в полевых условиях использует микропроцессоры для определения оптимального угла и фазы для работы в полевых условиях. Система Sync-Rite™ представляет собой высокопроизводительный модуль с цифровым управлением, разработанный компанией WEG Electric Machinery. В качестве опции может поставляться портативное испытательное устройство Sync-Rite™ для простой проверки электронных компонентов схемы без необходимости ее демонтажа.

Статический Eисситер

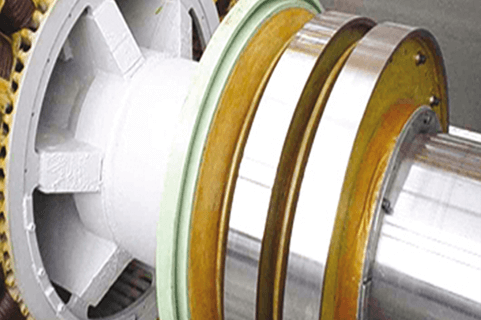

Синхронные двигатели со статическим возбудителем имеют контактные кольца и щётки, которые обеспечивают подачу тока на полюса ротора посредством скользящего контакта. Постоянный ток должен поступать от статического контроллера и преобразователя переменного тока в постоянный, расположенных вне двигателя. Синхронные двигатели со статическим возбудителем чаще используются в системах с регулируемой скоростью и частотным приводом или в системах, где требуется чрезвычайно быстрая реакция.

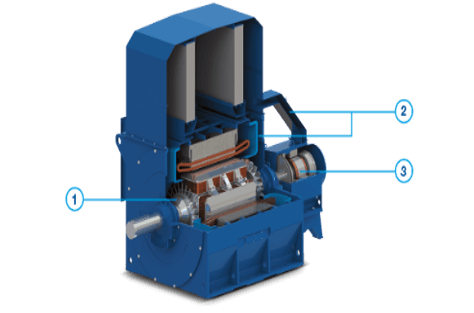

Конструкция устройства

Увеличенное пространство и улучшенный обдув головок и подшипников катушки.

Более эффективная и оптимизированная система охлаждения с воздуховодами.

Интеграция выпрямительной схемы в возбудитель, повышающая надёжность системы возбуждения

Приложение

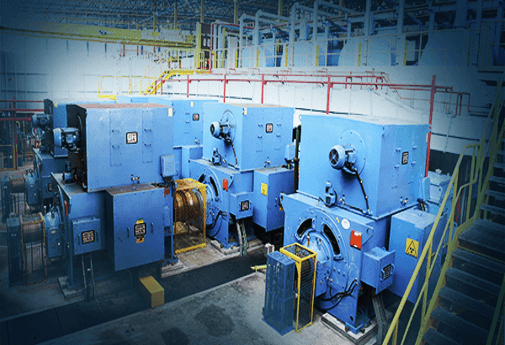

Синхронные двигатели производятся с учётом потребностей каждой конкретной области применения. Благодаря особенностям конструкции, высокой производительности и способности адаптироваться к любым условиям окружающей среды они используются практически во всех отраслях промышленности, таких как горнодобывающая, сталелитейная, целлюлозно-бумажная, нефтегазовая, цементная, резиновая, энергетическая и другие.
