Электродвигатель W22XB - Ex (de)

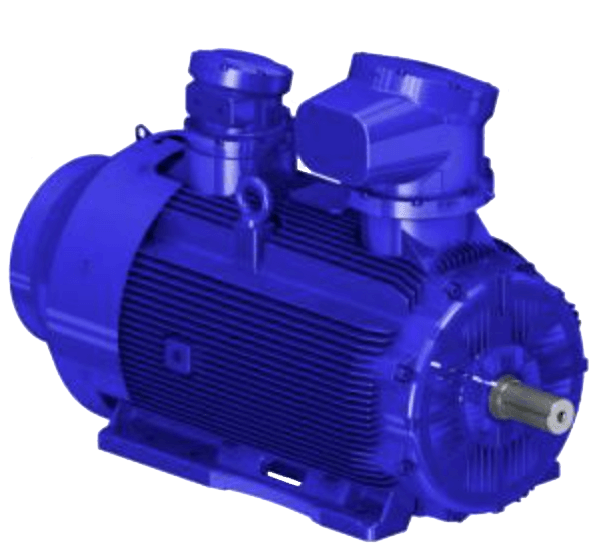

Взрывозащищённый двигатель специально разработан для работы во взрывоопасных средах.

W22XB - одна из выпускаемых компанией WEG серий взрывозащищённых трёхфазных электродвигателейв герметичном исполнении с воздушным охлаждением для группы газов IIB и горючей пыли.

Выпускается для высоты вала от 315 до 500 мм.

Для низкого, среднего и высокого напряжения серия W22XB выпускается со следующими показателями мощности:

W22XB - низкое напряжение (? 1100 В):

Класс энергоэффективности IE2 – по IEC 60034-30

Мощность (кВт) об/мин

• от 132 до 1120 3000 / 3600
• от 132 до 1400 1500 / 1800
• от 90 до 1120 1000 / 1200
• от 75 до 900 750 / 900

W22XB - среднее напряжение(1100 В < U ? 6600 В):

Мощность (кВт) об/мин

• от 90 до 1200 3000 / 3600
• от 90 до 1500 1500 / 1800
• от 90 до 1250 1000 / 1200
• от 90 до 1000 750 / 900

W22XB - высокое напряжение(6600 В < U ? 11000 В):

Мощность (кВт) об/мин

• от 355 до 710 3000 / 3600
• от 355 до 900 1500 / 1800
• от 280 до 630 1000 / 1200
• от 200 до 500 750 / 900

Электродвигатели W22XB выпускаются в следующих исполнениях:

• W22XB – стандартный электродвигатель Ex d IIB T4 Gb
• W22XBE – электродвигатель Ex d e IIB T4 Gb
• W22XBD – электродвигатель Ex d IIB T4 Gb и Ex tb IIIC Db IP6X
• W22XBED – электродвигатель Ex d e IIB T4 Gb и Ex tb IIIC Db IP6X
• W22XBS - электродвигатель Ex d IIB T4 Gb с подшипниками скольжения
• W22XBES - электродвигатель Ex d e IIB T4 Gb с подшипниками скольжения
• W22XBDS – электродвигатели Ex d IIB T4 Gb и Ex tb IIIC Db IP6X с подшипниками скольжения
• W22XBEDS – электродвигатели Ex d e IIB T4 Gb и Ex tb IIIC Db IP6X с подшипниками скольжения

Особые технические требования и стандарты для зон повышенного риска

Данная серия электродвигателей имеет маркировку CE в соответствии с Европейской директивой 94/9/EC (ATEX - взрывоопасная атмосфера) и сертифицирована в соответствии со Схемой МЭК по сертификации в соответствии с требованиями стандартов для взрывоопасных атмосфер (IECEx).

К числу применимых стандартов относятся:

• IEC/EN 60079-0: Взрывоопасные среды - Часть 0: Оборудование – Общие требования
• IEC/EN 60079-1: Взрывоопасные среды - Часть 1: Оборудование с видом взрывозащиты "взрывонепроницаемые оболочки "d"
• IEC/EN 60079-7: Взрывоопасные среды - Часть 7: Оборудование повышенной защиты вида "e"
• IEC/EN 60079-31: Взрывоопасные среды - Часть 31: Оборудование с видом взрывозащиты от воспламенения пыли ”t”

Электродвигатели W22XB классифицируются как оборудование группы II (наземные работы), пригодное для использования в следующих зонах:

• категория 2, для Зон 1 и 21 – Газы, пары и пыль (GD).
• категория 3, для Зон 2 и 22 – Газы, пары и пыль (GD).

В стандартном исполнении электродвигатели W22XB поставляются для эксплуатации в Зоне 1 - группа газов IIB и температурный класс T4 (по специальному запросу поставляется исполнение для T5).

В стандартном исполнении электродвигатели W22XB оснащаются взрывозащищёнными распределительными коробками для эксплуатации в среде газов группы IIB, с техническим кодом Ex d, IIB. По специальному запросу в порядке альтернативного исполнения эти электродвигатели могут оснащаться распределительной коробкой повышенной безопасности. В этом случае код описания будет Ex d e, IIB.

Данные взрывозащищённые электродвигатели сертифицированы по вышеуказанным стандартам аккредитованным в ЕС уполномоченным органом INERIS, во Франции.

Основная стандартная конструкция

• Класс механической защиты: IP55
• Изоляция: Класс F
• Повышение температуры: 80 K
• Корпус: чугун
• Распределительные коробки: чугун
• Подшипниковый щит: чугун
• Вентилятор: алюминиевый сплав/сварочная сталь.
• Кожух вентилятора:сварочная сталь, способная выдержать удар с энергией 20 джоулей (IK10).
• Покрытие: полиуретановая краска по схеме 212P, стандартный цвет RAL 5010.

Основные дополнительные конструкции

• Класс механической защиты: IP56, IP65 и IP66
• Изоляция: Класс H
• Повышение температуры: 105 K
• Корпус: сварная конструкция
• Распределительные коробки: сварная конструкция
• Подшипниковый щит: сварная конструкция

Для серии W22XB доступны некоторые возможности, предоставляемые по специальному заказу.

Напряжение и частота

В стандартном исполнении электродвигатели низкого напряжения работают при ?400 В - 50 Гц. В качестве альтернативы поставляются электродвигатели с параметрами ?460 В - 60 Гц.

В стандартном исполнении электродвигатели среднего напряжения работают при Y6000 В - 50 Гц. В качестве альтернативы поставляются электродвигатели с параметрами Y3000 В - 50 Гц или Y4160 В - 60 Гц.

В стандартном исполнении электродвигатели высокого напряжения работают при Y10000 В - 50 Гц. По специальному запросу могут поставляться электродвигатели с другими параметрами напряжения и частоты питания

Серия W22XB также может использоваться для регулируемых приводов.

Электродвигатели изготавливаются с допусками по IEC 60034-1.

Температура окружающей среды и высота местности

W22XB Стандартные электродвигатели W22XB предназначены для работы при температуре окружающей среды от -20?C до +40?C и высоте местности до 1000 м. В качестве альтернативы могут быть поставлены электродвигатели, предназначенные для работы при температуре окружающей среды от -55?C до +60?C и высоте местности до 5000 м.
