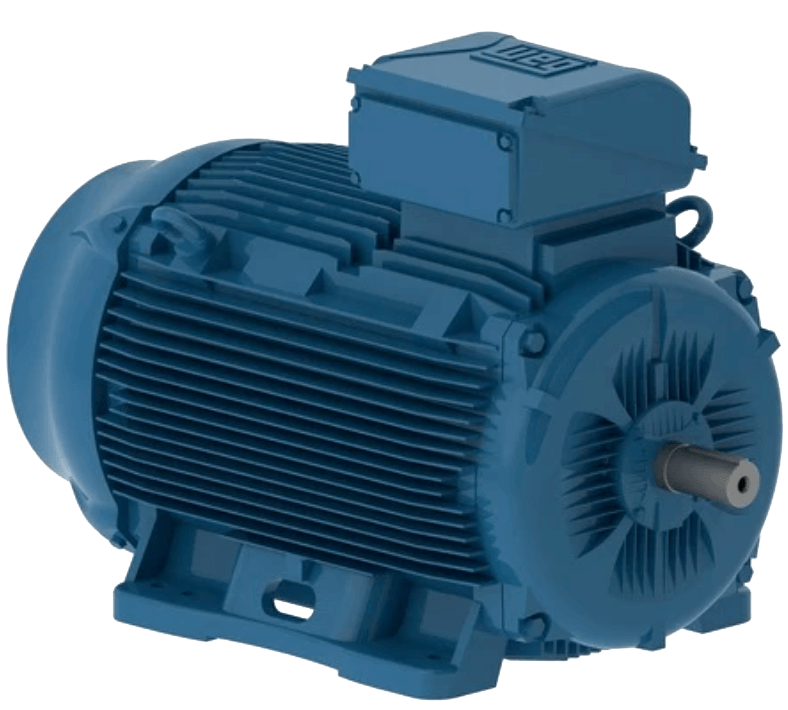

Электродвигатель W22Xec

W22XC - одна из выпускаемых компанией WEG серий взрывозащищённых трёхфазных электродвигателей в герметичном исполнении с воздушным охлаждением для группы газов IIC и горючей пыли. Выпускается для высоты вала от 315 до 500.

Для низкого, среднего и высокого напряжения серия W22XC выпускается со следующими показателями мощности

W22XC - низкое напряжение (<  1100 В):

Класс энергоэффективности IE2 – по IEC 60034-30

Мощность (кВт)  об/мин

• от 132 до 1120 3000 / 3600
• от 132 до 1400 1500 / 1800
• от 90 до 1120 1000 / 1200
• от 75 до 900 750 / 900

W22XC - среднее напряжение(1100 В < U <  6600 В):

Мощность (кВт) об/мин

• от 90 до 1200 3000 / 3600
• от 90 до 1500 1500 / 1800
• от 90 до 1250 1000 / 1200
• от 90 до 1000; 750 / 900

W22XC - высокое напряжение(6600 В < U <  11000 В):

Мощность (кВт) об/мин

• от 355 до 710 3000 / 3600
• от 355 до 900 1500 / 1800
• от 280 до 630 1000 / 1200
• от 200 до 500 750 / 900

Электродвигатели W22XC выпускаются в следующих исполнениях:

• W22XC – стандартный электродвигатель Ex d IIC T4 Gb
• W22XCE – электродвигатель Ex d e IIC T4 Gb
• W22XCD – электродвигатели Ex d IIC T4 Gb и Ex tb IIIC Db IP6X
• W22XCED – электродвигатели Ex d e IIC T4 Gb и Ex tb IIIC Db IP6X motor

Основная стандартная конструкция

• Класс механической защиты: IP55
• Изоляция: Класс F
• Повышение температуры: 80 K
• Корпус: чугун
• Распределительные коробки: чугун
• Подшипниковый щит: чугун
• Вентилятор: алюминиевый сплав/сварочная сталь
• Кожух вентилятора:сварочная сталь, способная выдержать удар с энергией 20 джоулей (IK10).
• Покрытие: полиуретановая краска по схеме 212P, стандартный цвет RAL 7001.
• Основные дополнительные конструкции
• Класс механической защиты: IP56, IP65 и IP66
• Изоляция: Класс H
• Повышение температуры: 105 K
• Корпус: сварная конструкция
• Распределительные коробки: сварная конструкция
• Подшипниковый щит: сварная конструкция

Для серии W22XC доступны некоторые дополнительные возможности, предоставляемые по специальному заказу.

Напряжение и частота

В стандартном исполнении электродвигатели низкого напряжения работают при <400 В - 50 Гц. В качестве альтернативы поставляются электродвигатели с параметрами < 460 В - 60 Гц.

В стандартном исполнении электродвигатели среднего напряжения работают при Y6000 В - 50 Гц. В качестве альтернативы поставляются электродвигатели с параметрами Y3000 В - 50 Гц или Y4160 В - 60 Гц..

В стандартном исполнении электродвигатели высокого напряжения работают при Y10000 В - 50 Гц. По специальному запросу могут поставляться электродвигатели с другими параметрами напряжения и частоты питания.

Серия W22XC также может использоваться для регулируемых приводов.

Электродвигатели изготавливаются с допусками по МЭК 60034-1.

Температура окружающей среды и высота местности

Стандартные электродвигатели W22XC предназначены для работы при температуре окружающей среды от -20 C до +40?C и высоте местности до 1000 м. В качестве альтернативы могут быть поставлены электродвигатели, предназначенные для работы при температуре окружающей среды от -55 C до +60?C и высоте местности до 5000 м.
